  拖车球电源控制系统介绍:
    电源控制系统,简称电控系统,也叫电源线束,可以为车尾牵引的装备提供电源对对后部牵引或搭载装备的电路进行控制。拖车球的主要作用是用来牵引房车、拖车、沙滩摩托、自行车、行李箱、游艇等设施和装备。有了电源控制系统后,无论是刹车控制,还是信号灯的指示,牵引装置尾部的信号指示灯就可以与牵引车的电路系统保持同步,大幅提高行车安全。又分为通用型和专车专用型,通用型又分为两种,其中专车专用型的电源控制系统是针对具体车型量身订造的,参照附带的说明书,利用原车电源总线预留的接口,可以非常容易安装。
    简而言之,对一款车来说,通常可以有3种不同的电源控制系统选择,分别是:通用型1,通用型2,专车专用型。下面我们分别介绍:
  通用型电源控制系统型号1:

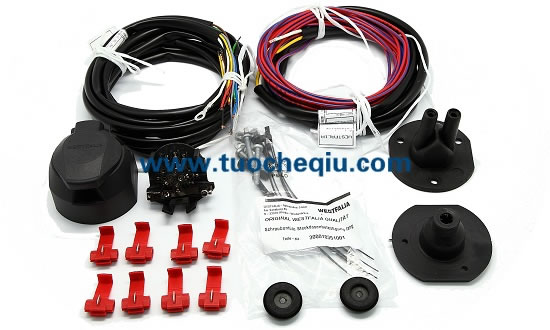

    性价比高的电源控制系统,投放市场较早,适用性较强,分为7针接口和13针接口两种,根据车尾搭载的装备进行选择。适合专业人员安装。以13针接口为例,产品图片如下:


  技术参数说明
    分7针接口和13针接口两种,请根据搭载装备选择产品编号。7针接口产品编号为300 096 300 157; 13针接口产品编号为300 096 300 163

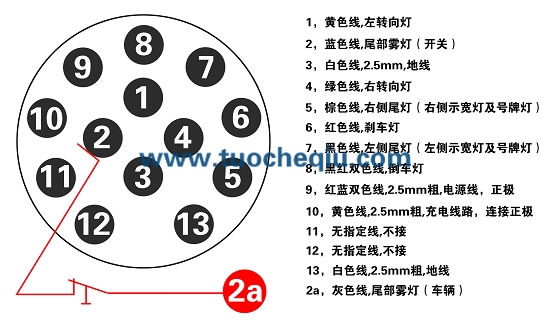

    备注:以上图片为13针接口的接线示意图,执行国际标准:DIN/ISO 11446。
  通用型电源控制系统型号2:

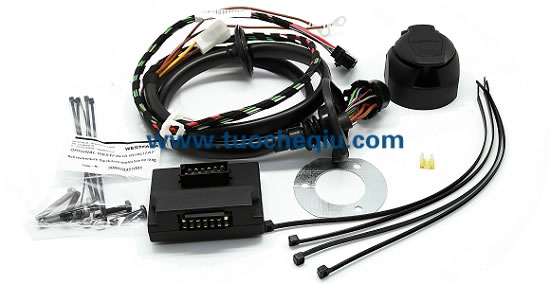

    适用性较强的电源控制系统,在通用型号1的基础上做了升级,并增加了对车尾牵引装置的控制电路,有单独的线束可以与被牵引的装备连接,适合于常见的各种车型,建议由对车辆电路熟悉的专业人员安装。


  技术参数说明:
    分7针接口和13针接口两种,购买前请根据搭载装备选择合适的产品编号。7针接口产品编号为300 210 300 107; 13针接口产品编号为300 210 300 113
  通用型电源控制系统型号2对应接线示意:
1 左转向灯 8 倒车灯
2 尾部雾灯 9 电瓶正极
3 地线 10 拖车电源正极
4 右转向灯 11 10针接地线
5 右尾灯,右侧示宽灯 12 拖车电源
6 刹车灯 13 9针接地线
7 左尾灯,左侧示宽灯
  专车专用型电源控制系统:

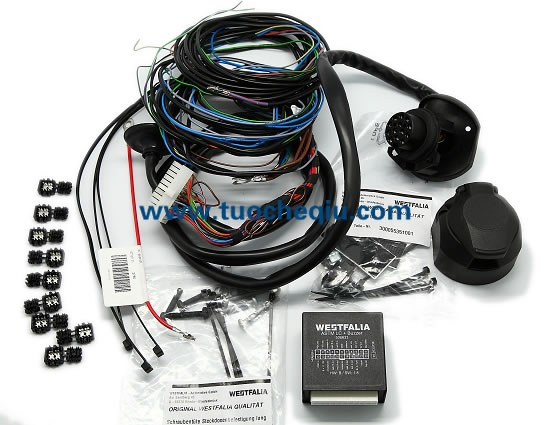

    专车专用线束是专业的电源控制系统,由德国技术专家完全根据具体车型研发,线束接口可以与原车BUS总线预留接口完全吻合,并根据需要,配备电源控制模块。适合于原车电源系统功能强大、连接复杂的各类车型。
    不同线束采用不同颜色,每根电源的接口都做了特别处理,电源线之间的连接也提供了专业的连接件,困扎带、固定螺丝等人性化小零件都是标配的。参照说明书的图示,可以很轻松的完成安装。这是全世界市场专业有针对性的电源控制系统,只要预算许可,我们强烈推荐选择,在安装拖车球的过程中,可以一次完成施工,避免多次对车辆内饰件的拆装。


  技术参数说明:
    专车专用线束是WESTFALIA技术人员针对品牌车型量身定做的产品,同一品牌不同年份的车型,所用的产品编号是不一样的,购买前请与我们确认专车所用的产品编号。

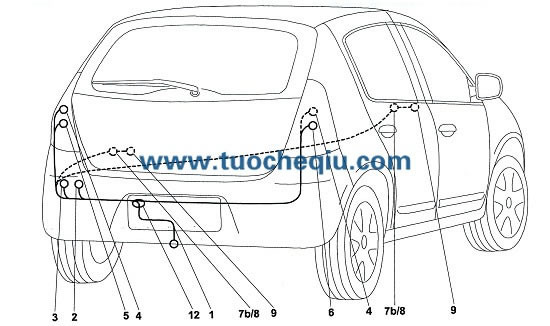

  专车专用线束连接示意图:


    注:以上为连接示意图,不同车型连接方法不同,具体连接位置和方法请参照产品说明书中的步骤和示意图。


  电源接口转换器

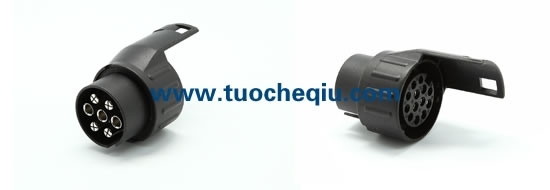

    国际通用的电源控制系统有13针接口和7针接口两种规格,其中以13针为普及,为了确保不同接口顺利接驳,我们也提供电源接口转换器,可以把电源的7针接口转换为13针输出,或者可以把13针接口转换为7针输出。产品图如下:


    任何技术问题,欢迎随时联电咨询:010-63870852。
